Компьютерный электрокардио передатчик «МИКТО-ЭКП-1204» на базе персонального компьютера / планшета с ОС Windows / Android

Электрокардиопередатчик на базе КПК «МИКТО ЭКП-1204»:

  • представляет собой миниатюрную Bluetooth / USB приставку, обеспечивающую синхронную 8 -ми канальную цифровую регистрацию ЭКГ в 12-ти отведениях и передачу на персональный компьютер (Widows/Linux) или планшет (Android) с установленным оригинальным программным обеспечением;

  • обеспечивает функционал полноценного 12 канального электрокардиографа экспертного класса и обладает возможностью цифровой дистанционной передачи ЭКГ на удаленную Кардиоцентраль внутри локальной сети медицинской организации или через Интернет с использованием защищенного VPN-соединения;

Варианты исполнения

  1. Мобильное – в комплект поставки входит 3G планшет (как правило с ОС Android) *) и портативный Bluetooth термопринтер с шириной печати 80мм, что превращает электрокардиопередатчик в портативный телекардиограф с дистанционной цифровой передачей ЭКГ через мобильный Интернет по существующим сетям сотовой связи.
  2. Стационарное – программное обеспечение для регистрации ЭКГ устанавливается на стационарный персональный компьютер или ноутбук с ОС Windows а связь с электрокардиопередатчиком осуществляется по беспроводному соединению Bluetooth или по кабелю через USB (в последнем случае питание прибора осуществляется непосредственно от USB-порта персонального компьютера), это позволяет превратить любое компьютерное рабочее место в современный цифровой электрокардиограф экспертного класса с возможностью удаленной работы внутри локальной сети МО. **)

    *)   мы предлагаем к поставке «под ключ» антивандальные планшеты с экраном 8” из закаленного противоударного стекла с пыле- влагозащищенным корпусом по IP-68 и усиленной батареей на 8300 mAh.
    **) мы устанавливаем программное обеспечение на имеющуюся у заказчика компьютерную инфраструктуру или предлагаем варианты поставки «под ключ».

Преимущества

  1. Программное обеспечение разработано для основных операционных систем: Android и Windows, и обеспечивает синхронную регистрацию всех 12 отведений ЭКГ, расчет их параметров и автоматическое формирование предварительного ЭКГ заключения по нажатию всего одной кнопки.
  2. Зарегистрированная ЭКГ автоматически передается через мобильный 3G Интернет на удаленный Кардиопульт с оригинальным программным обеспечением для оперативной консультации специалиста и сохраняется в единой БД, а после формирования врачебного ЭКГ заключения его текст автоматически приходит на планшет фельдшера.
  3. Записанная ЭКГ в виде PDF-файла может быть передана на любой адрес электронной почты и доступна для просмотра любому врачу на смартфоне, планшете или ПК с выходом в Интернет.
  4. Резервный канал дистанционной передачи ЭКГ на удаленный Кардиопульт ЧМ сигналом через стационарную телефонную линию при отсутствие сотового покрытия (форматы, совместимы с «Волна-1», «Теле-Альтон» и «Аэротель»).
  5. Все зарегистрированные ЭКГ сохраняются на планшетном ПК в локальном архиве и всегда доступны для повторного просмотра, автоматического анализа и распечатки в автономном режиме без выхода в мобильный 3G Интернет (это позволяет существенно сократить используемый трафик мобильного Интернета).
  6. Распечатка протокола ЭКГ обследования по Wi-Fi на стационарном сетевом принтере ф.А4.

Мы обеспечиваем автоматическое обновление программного обеспечения через Интернет.

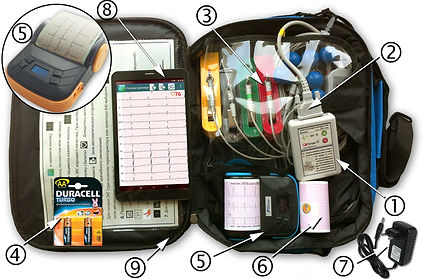

Комплектация

1. Блок электрокардиопередатчика ЭКП-1204      — 1 шт.

2. Сменный кабель пациента 10-ти контактный  — 1 шт.

 3. Комплект многоразовых ЭКГ электродов          — 1 шт.

4. Элемент питания типа АА 1,5В                              — 4 шт.

5. Мобильный Bluetooth термопринтер                   — 1 шт.

6. Рулон диаграммной ленты 80мм                         — 2 шт.

7. Сетевое зарядное устройство                               — 1 шт.

8. Мобильный персональный компьютер             — 1 шт.

9. Сумка-укладка                                                            — 1 шт.

Весь комплект эдектрокардиопередатчика находятся в сумке-укладке с плечевым ремнем для переноски.

Вес в укладке не превышает 2,5 кг.

Основные технические характеристики

1. Система отведений ЭКГ

— 12 общепринятых отведений

2. Параметры ЭКГ канала:
-диапазон входных амплитуд, мВ
-диапазон входных частот по уровню -3дБ, Гц
-постоянная времени, не менее Сек
-напряжение внутренних шумов, приведенных ко входу, не более мкВ
-коэффициент подавления синфазной помехи, не менее  дБ
-входной импеданс, не менее  МОм
-максимальная величина постоянного тока во входных цепях при наложенных электродах, не более мкА
-частота дискретизации АЦП, Гц
-число разрядов АЦП, bit


— от 0.03  до  ±5
— от 0,05 до 100
— 3,2

— 25

— 100
— 20


— 0,1
— 500
— 24

3. Длительность хранимой ЭКГ-12 в энергонезависимой памяти

— от 8 сек до 5 мин

4. Связь с персональным компьютером и/или беспроводная Bluetooth v2.0+EDR

— USB 2.0

5. Скорость передачи данных, бод

— 115-200

6. Передача звуковым ЧМ сигналом (задаются настройками):
-Центральная частота
-Крутизна преобразования



— 1400 / 1900 Гц
— 40 / 100 Гц/мВ

7. Питание ЭКП:

— от двух элементов типа АА, 1,2В или 5В от USB порта ПК

8. Время установления рабочего режима, не более Сек

— 20

9. Потребляемый ток, не более мА

— 100

10. Количество циклов записи/передачи ЭКГ-12, без замены батарей, не менее

— 100

11. Габаритные размеры ЭКП, мм

— 80х130х30

12. Масса ЭКП:
-в укладке, не более Кг
-без укладки, не более Кг


— 2,5
— 0,2

Соответствуют ГОСТ IEC 60601-2-51-2011 Частные требования безопасности с учетом основных функциональных характеристик к регистрирующим и анализирующим одноканальным и многоканальным электрокардиографам.
